百商悦澜山小区的暗装暖气施工图，是一份体现现代住宅舒适性与工程专业性的重要设计文件。它不仅关乎冬季室内的温暖，更涉及到建筑结构、能源效率与长期使用的安全性。对于业主、装修人员或暖通从业者而言，理解这份图纸是确保系统高效、稳定运行的关键。

从施工图本身来看，一份标准的暗装暖气施工图通常包含系统原理图、平面布置图、管路走向详图以及关键节点大样图。针对百商悦澜山这样的住宅小区，图纸会明确标注以下核心内容：

1. 热源与系统形式：明确热源类型（如燃气壁挂炉、集中供暖分户计量等）及系统形式（常见为章鱼式或双管并联式）。图纸会标示锅炉或热交换设备的安装位置、型号参数及接口要求。

1. 管路布置与隐蔽工程：这是“暗装”的核心。图纸会详细绘制供暖管道（通常为PP-R、PE-X或铝塑复合管）在墙体、地面内的敷设路径、埋深、固定方式以及过梁、穿墙等处的处理工艺。它会严格避开承重结构钢筋，并预留适当的伸缩空间，以防止热胀冷缩产生应力或噪音。

1. 分集水器与回路设计：暗装系统通常通过分集水器将主管道分配到各个房间的独立回路。施工图会清晰标明分集水器的安装位置（多位于厨房或卫生间吊顶内）、型号、回路数量，以及每个回路所服务的房间和地暖盘管间距（若为地暖）或散热器连接位置（若为暖气片系统）。

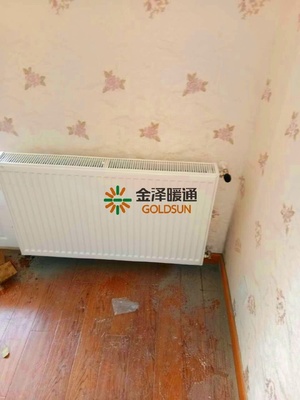

1. 末端设备定位：无论是地暖盘管还是墙挂式散热器（暖气片），图纸都会精确给出其平面位置、尺寸规格及安装高度。这对于后期装修封板、家具摆放至关重要，能有效避免冲突。

1. 控制系统与点位：包括温控面板的安装位置、线路预埋管、热电执行器与分集水器的连接方式等，以实现分室控温，提升节能性和舒适度。

从“暖通”专业角度审视这份施工图，其价值在于实现了设计、施工与验收的统一标准。

• 系统水力平衡：优秀的施工图会通过计算标明各环路的管长与阻力，确保系统水流分配均衡，避免出现个别房间不热的现象。
• 保温与防渗漏措施：图纸会要求对管道进行全程保温（尤其在与未供暖区域交界处），并明确管道连接方式（如热熔、卡压），以及压力测试的标准（如打压试验的压力值与保压时长），这些都是保证系统长期可靠、减少热损失的关键。
• 与建筑结构的协同：图纸需经过开发商或物业审核，确保其与建筑结构、水电管线图纸无冲突，符合小区的整体管道井、外墙预留孔洞等规划。

给业主的建议：
在查看百商悦澜山小区暗装暖气施工图时，非专业业主可重点关注：

1. 核对自家户型内的散热末端位置是否合理，是否会被大型家具完全遮挡。
2. 了解温控面板的位置，是否便于日常操作。
3. 确认分集水器检修口的位置，确保日后易于维护。
4. 施工前，务必要求施工方按图进行技术交底，并在管道隐蔽前进行现场确认与压力测试，最好能留存影像资料。

百商悦澜山小区的暗装暖气施工图不仅是施工的蓝图，更是未来数十年居家供暖舒适与安全的基石。一份设计科学、标注清晰的图纸，配合规范的施工工艺，才能让“暖通”系统真正实现高效、静音、节能的完美运行，为住户带来持久且高品质的温暖体验。
